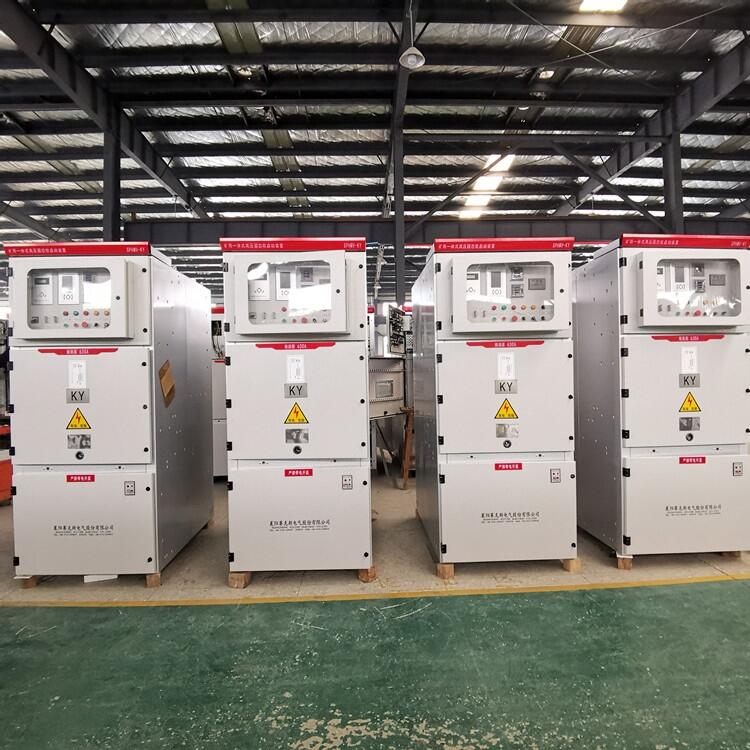

礦用高壓軟啟動器 賽克斯SPHMV-KY型一體式固態軟啟動裝置
| 詳細參數 | |
|---|---|
| 型號：SPHMV-KY | 類型：高壓配電柜 |
| 結構特征：防護式 | 加工定制：是 |
| 額定電流：30-2500A | 殼體防護等級：IP41 |
| 外殼材質：氟鋁鋅板 | 產品認證：ISO9001：2000 |
| 物料編號：SEC001 | 重量：850KG |
| 產地：其他 | |
產品詳情
SPHMV-KY礦用一般型一體式高壓固態軟啟動柜 是一種新型高壓電機軟起動裝置，應用在中高壓電動機啟動過程中，主要適用于鼠籠式異步、同步電動機的啟動和停止的控制與保護。它采用高質量串聯用晶閘管，無級控制輸出電壓、使電動機平穩地啟動和停止。它具有過載、缺相、啟動峰值過流等故障保護功能，使用它能有效地避免因電動機啟動電流過大給電網帶來的有害沖擊、能在有限的電網容量下正常使用大功率電機并延長其使用壽命,防護等級IP41，滿足礦山行業特殊使用需求，具備高壓開關柜、降壓軟啟動、旁路和保護功能。
SPHMV-KY一體式高壓固態軟啟動器符合以下標準：
??《礦用一般型電氣設備》---GB/T12173-2008
??《高壓開關設備通用技術條件》---GB11022
??《3~35KV 交流金屬封閉開關設備》---GB3906
??《交流高壓隔離開關和接地開關》---GB1995-99
??《電流互感器》---GB1207-96
??《電壓互感器》---GB1208-97
??《電器設備接線端子和特定導線 線端的識別及應用字母數字系統的通則》---GB/T4026-1992
??《電線電纜識別標志》---GB6995.1-5-1996
??《電能質量公用電網諧波的要求》---GB/T14549-1993
??《高壓開關設備和控制設備標準的共用條款》---IEC60694
??《電氣繼電器》---IEC60255
??《設備端子和特定導線的線端標識,包括字母數字系統的一般規則》---IEC60445
??《高壓交流接觸器》---IEC60470
??《外殼防護等級（IP 代碼）》---IEC60529
??《電磁兼容性》---IEC61000
設備性能及關鍵技術指標使用環境
1、周圍空氣溫度不高于+50℃,且24H內平均溫度不高于+45℃，不低于-20℃;2、空氣相對濕度在z高溫度+50℃時不超過50%,在較低溫度時有較高的相對溫度，如+20℃時為90%;
3、海拔高度1500m;
4、安裝場所:室內水泥地面
5、技術指標
6、晶閘管過電壓達到3倍以上電壓冗余度，每組單獨配備晶閘管過電壓保護單元。
7、裝置有多種軟起、軟停模式:限流軟啟動、電壓線性曲線啟動、電壓指數曲線啟動、電流線性曲線啟動，電流指數曲線啟動;多種停車方式:自由停車、軟停車、制動剎車，軟停+制動剎車，還具有點動功能。用戶可根據負載不同及具體使用條件選擇不同的啟動方式和停車方式。完整的SPHMV系列軟啟動裝置是一個標準的電機啟動、保護裝置，用來控制和保護高壓交流電機。標準的SPHMV產品主要由以下部件組成:高壓可控硅模塊、可控硅保護部件、光纖觸發部件、真空開關部件、信號采集與保護部件、系統控制與顯示部件。
8、可控硅模塊:每相中采用相同參數的可控硅串并聯安裝在一起。根據所使用電網的峰值電壓要求，選擇可控硅串聯的數量不同。
9、控硅保護部件:主要包括由 RC 網絡組成的過電壓吸收網絡、由均壓單元組成的均壓保護網絡。
10、光纖觸發部件:采用強觸發脈沖電路，保證觸發的一致性和可靠性;利用光纖觸發進行可靠高低壓隔離。
11、真空開關部件:在啟動完成后，三相真空旁路接觸器自動吸合，電動機投入電網運行。
12、信號采集與保護部件:通過電壓互感器、電流互感器、避雷器、零序電流互感器對主回路電壓、電流信號進行采集，主CPU控制并進行相應保護。
13、系統控制與顯示部件:32位ARM 核微控制器執行中心控制、LCD 液晶\觸摸屏顯示，可顯示三相電壓、電流，故障信息、運行狀態等。
14、柜中的絕緣件(采用SMC材料，外涂紅色，且應有清晰的警告標語)不可用環氧板替代。
15、金屬封閉式柜體有防止因本柜故障殃及相鄰柜體的隔離功能。柜體通風驅潮效果良好。
16、金屬封閉式柜體能防止因本身缺陷、異?；蛘`操作導致的內電弧傷及工作人員。
17、電力電纜的連接，電纜頭的安裝位置及連接方式，檢修、試驗時拆線及接線方便，快捷。
18、在金屬封閉式柜體中，凡采用非金屬制成的隔板加強相間或相對地間絕緣時，高壓帶電裸導體與該絕緣板間保持:10KV不小于30mm的空氣間隙。絕緣板為阻燃材料制成。
19、接地:柜體設有專用的接地導體，此導體為銅質。該接地導體設有與接地網相連的固定連接端子，并有明顯的接地的標志。接地回路所能承受的峰值耐受電流和短時耐受電流與主回路相適應;專用接地導體能承受可能出現的z大短時耐受電流;接地匯流排以及與之連接的導體截面，能通過額定短路開斷電流的87%。
20、軟啟動器有可靠的措施，避免啟動電流對晶閘管的沖擊，同時采取必要的過電壓措施，確保晶閘管在任何狀況下都有完好運行。
21、晶閘管軟啟動裝置在啟動過程中,具備對電機和晶閘管軟啟動裝置的過載保護功能，對傳動機械的機械保護，消除轉矩浪涌并降低沖擊電流。啟動時電網壓降小，無二次浪涌沖擊。電機均勻加速，無機械沖擊。
22、采用液晶顯示屏操作、觀測簡單，軟啟動柜具有操作密碼保護，柜內設計有連鎖措施，z大限度的降低對現場運行人員的要求。
23、可以通過調整設定參數優化啟動曲線。
24、啟動時間控制在0-120秒范圍以內，具體時間應由仿真數據和現場工藝實際負載情況，現場調試確定。啟動電流z大值控制在1.5Ie-4.5Ie范圍以內，實現電流閉環控制，電流的調整為平滑性曲線，無二次沖擊。
25、電動機啟動過程中，通過合理設定參數可使系統壓降不超過5%。依據電動機啟動特性和供電系統情況，通過設計和現場調試，達到啟動時間和啟動電流的配合。
26、晶閘管軟啟動裝置在啟動過程中，啟動時的噪音水平不大于50dB。
27、晶閘管軟啟動裝置在啟動過程中，基本上無諧波污染。
28、產品可以用400V低壓電動機進行性能測試。
29、產品可以實現軟啟動的控制方式在軟啟動/直接啟動之間切換，并且具有就地/遠方轉換控制開關，實現各種控制。
30、產品顯示屏為液晶顯示屏，人機界面良好?？梢燥@示電機額定電流、平均電流、L1相電流、L2相電流、-L3相電流、-模擬口值% 、輸出電壓% 、啟動時時間、剎車時時間
31、柜體部分:柜體框架采用敷鋁鋅板材質，按礦用一般型標準采用雙層柜門，設計結構、材料能夠承受機械力、電動力和熱力的影響。表面經靜電粉末噴涂處理，柜體的表面均為環氧粉沫噴涂.外殼防護等級為IP41，開關柜按IEC有關標準設計生產。
32、柜內所有二次元件使用施耐德或ABB產品。
對于礦山來說使用安全是根本，買礦用型軟啟動，就來賽克斯電氣，專業生產KY型礦用一體式軟啟動柜，通過權威檢測認證，用的放心。
